摘要：ZIP不是镜像，差别远比你想得大。
推荐理由：本文围绕「电子取证」、「电子数据」等主题展开。
在电子取证的实际操作中，类似的对话屡见不鲜：
“我已将涉事设备的电脑文件压缩为ZIP发送给您。”
“这不符合要求。我们需要的是磁盘镜像，且首选E01格式。”

对于非专业人士而言，ZIP 和 E01 看起来都是“把一堆东西装进一个文件里”。但在技术人员眼中，它们处于完全不同的维度。ZIP 是对“结果”的记录，而 E01/DD 是对“过程和环境”的封存。
本文旨在从字节结构层面深入剖析ZIP、DD、VHDX及E01这四种主流格式在物理与逻辑上的差异，详细拆解其结构特征与识别机制。此外，文章将以一个“套娃式嵌套加密电子数据比武题目”为贯穿全篇的技术案例，演示如何从比特流中精准鉴别文件格式，并实现完整的证据链提取。

01
基石——理解数据的物理与逻辑断层

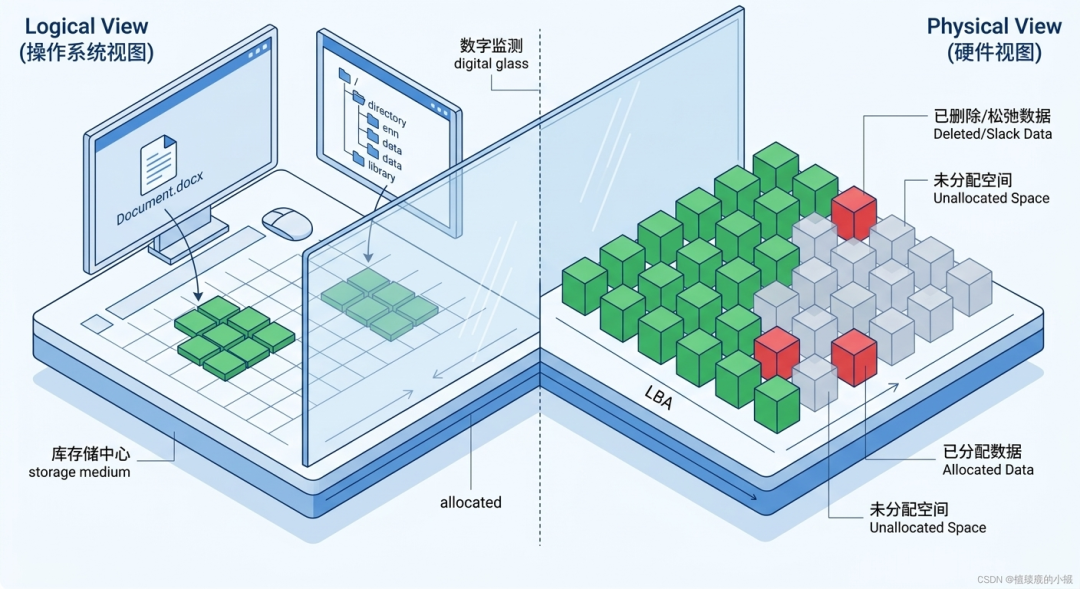

要理解镜像，必须先打破“文件即数据”的错觉。计算机存储存在两个截然不同的视图：
  1. 操作系统视图（Logical View）
    当你打开资源管理器，看到的是C:\Users\Alice\Document.docx。这是文件系统（如 NTFS）构建的逻辑层。它维护着一张表MFT（Master File Table）/主文件表，记录文件名、大小、创建时间以及指向磁盘扇区的指针。
  2. 硬件视图（Physical View）
    硬盘控制器看到的是一串连续的地址：LBA 0, LBA 1, ..., LBA N。每个LBA（Logical Block Address）/逻辑块地址对应一个 512 字节或 4KB 的扇区。
关键冲突点：
当你在Windows 中“删除”一个文件时，操作系统并没有擦除硬盘上的那些 0 和 1。它仅仅是在MFT 表中将该文件的条目标记为“空闲”，并释放其占用的簇号。
  • ZIP的行为：它询问操作系统：“现在有哪些有效的文件？”然后只复制这些有效文件的数据。被标记为“空闲”的区域被视为不存在。
  • DD/E01的行为：它绕过文件系统，直接命令硬盘控制器：“把 LBA 0 到 LBA End 的所有扇区内容原样抄写下来。”
因此，镜像包含了两部分核心价值：Active Data/已分配数据和Unallocated/Deleted Data/未分配数据。

02
2D字节流解析——四种格式的深度解析与技术核心


传统的二进制查看工具（如WinHex）展示的是 2D 平面矩阵（Hex/ASCII 16字节排列），我们可以直接通过这种平面视图分析文件结构的分布规律、数据封装关系，以及电子取证中识别文件格式、破解嵌套证据链的关键特征：

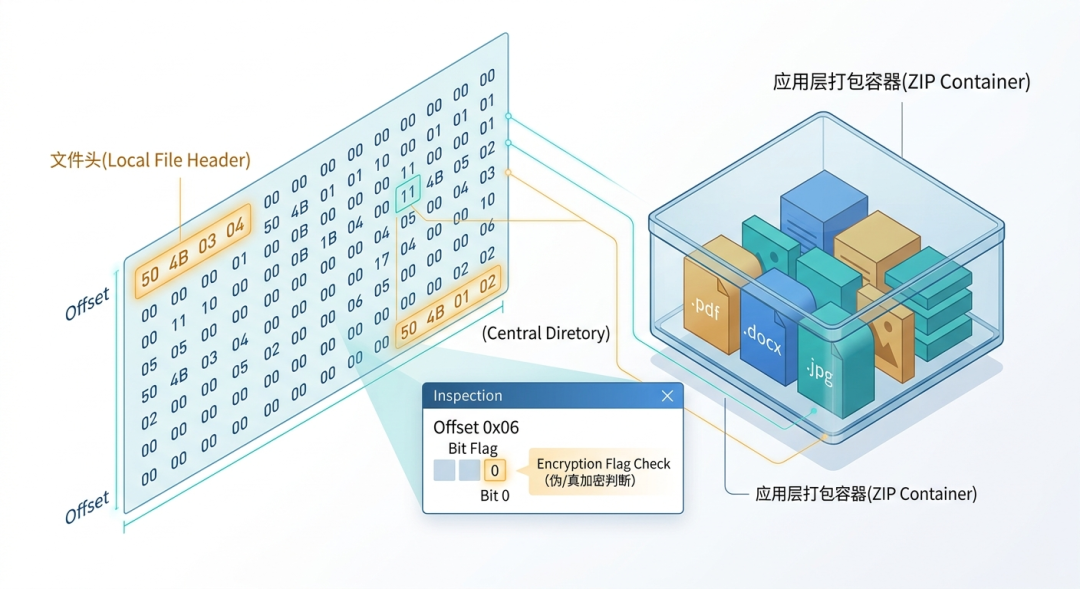

1. ZIP： “应用层打包容器”
2D平面特征：由“Local File Header”/文件头(魔数：50 4B 03 04)、“compressed file data”/压缩文件数据、“Central Directory”/中央目录(魔数：50 4B 01 02) 组成。
文件结构逻辑：ZIP仅打包操作系统标记为“有效”的文件数据，不包含磁盘空闲区域内容。它的结构由头、数据区、目录表三部分线性排列组成，尾部的中央目录表记录了所有打包文件的偏移位置，一旦目录表损坏，内部文件就无法正常索引。
核心技术要点（格式识别与恢复）：
  • 文件头魔数识别：在二进制流中检索“50 4B 03 04”（ASCII: PK\x03\x04）即可准确定位ZIP文件的起始位置。
  • 伪加密与真加密判断：在“Local File Header”/文件头中偏移“0x06”处的“Bit Flag”/标记位若第 0 位为 1，则表示文件受密码保护。常见的文件伪装手法包括修改此标志位制造“伪加密”，或需要通过其他机制提取密码进行真解密。

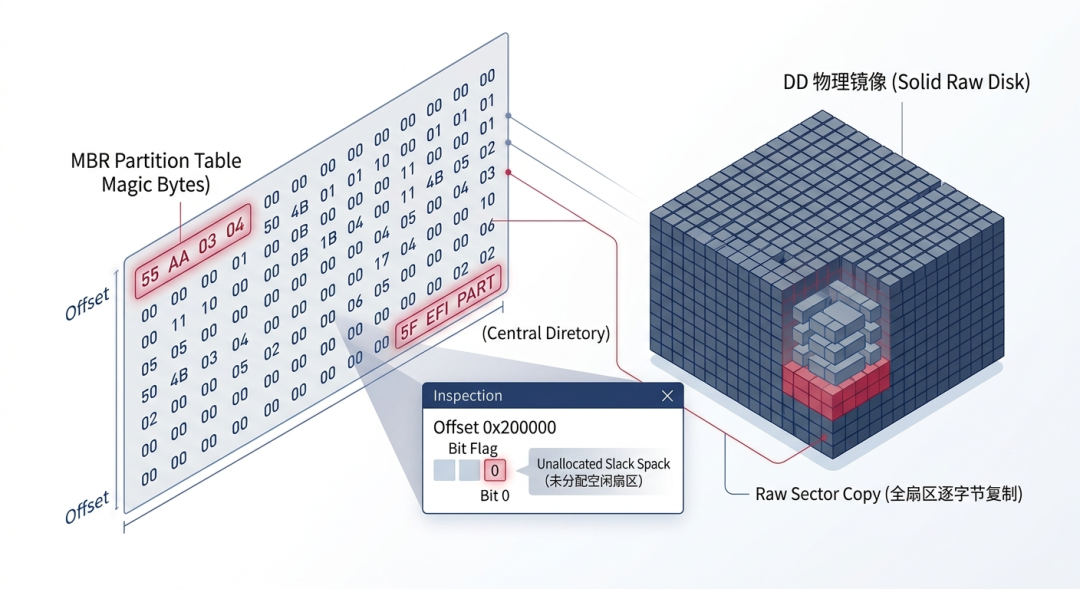

2. DD (Raw Image)： “物理扇区全盘镜像”
2D平面特征：绝对连续的二进制字节流，没有任何自定义的Header/文件头或Raw Sector Stream/尾部标记。
文件结构逻辑：DD是对物理存储介质从第一个扇区到最后一个扇区的逐字节完整拷贝，没有额外的自定义封装结构。它完整保留了磁盘上的所有内容，包括已分配的文件数据、未分配的空闲扇区，以及已删除但尚未被覆盖的残留数据，文件大小与原始磁盘容量完全一致。
核心技术要点（识别与隐藏偏移量查找）：
  • 无特定Header 的识别法：由于DD镜像就是物理介质的逐字节拷贝，其开头通常直接呈现MBR/主引导记录分区表（偏移 0x1FE 为 “55 AA”）或GPT分区表结构（偏移 0x200 处为 “EFI PART”）。
  • 逻辑分区外数据定位：其他格式文件（如VHDX）可能被直接写入MBR/GPT分区表未定义的空闲扇区（如偏移“0x200000”处）。因为DD镜像保留了全盘物理扇区，取证人员只需跳过正常分区，直接在原始DD镜像的未分配物理扇区中按Header/文件头搜索即可提取隐藏数据。

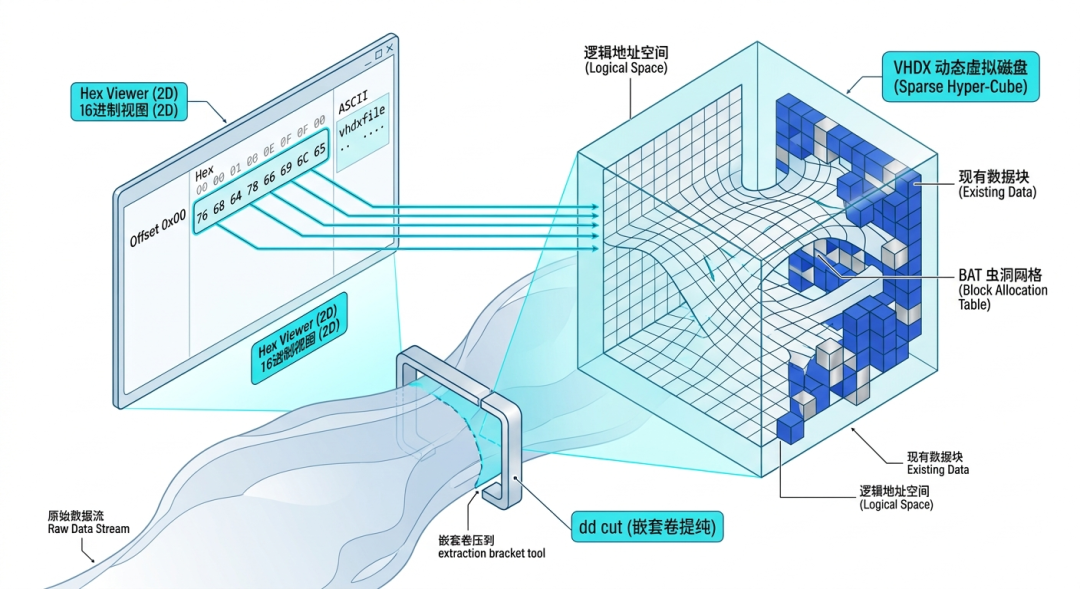

3. VHDX： “动态虚拟磁盘镜像”
2D平面特征：包含vhdxfile 头部、“Region Tables”/区域表和 BAT (Block Allocation Table)/块分配表。
文件结构逻辑：VHDX是虚拟硬盘格式，通过块分配表（BAT）实现虚拟地址到物理文件地址的动态映射，仅在虚拟磁盘有数据写入时才占用实际存储空间，不需要提前分配与虚拟容量相等的物理空间。
核心技术要点（虚拟盘提取与挂载）：
  • 特征Signature 辨识：文件头偏移0 处具有固定的 8 字节字符串签名：vhdxfile（Hex: 76 68 64 78 66 69 6C 65）。
  • 嵌套卷提取：当在DD镜像的逻辑扇区外扫描到“76 68 64 78 66 69 6C 65”时，可以通过计算其文件头记录的 Size 或结尾特征，将这一段二进制流“dd cut”裁剪提取出来，单独保存为.vhdx 文件并以只读方式挂载，从而进入下一层虚拟文件系统。

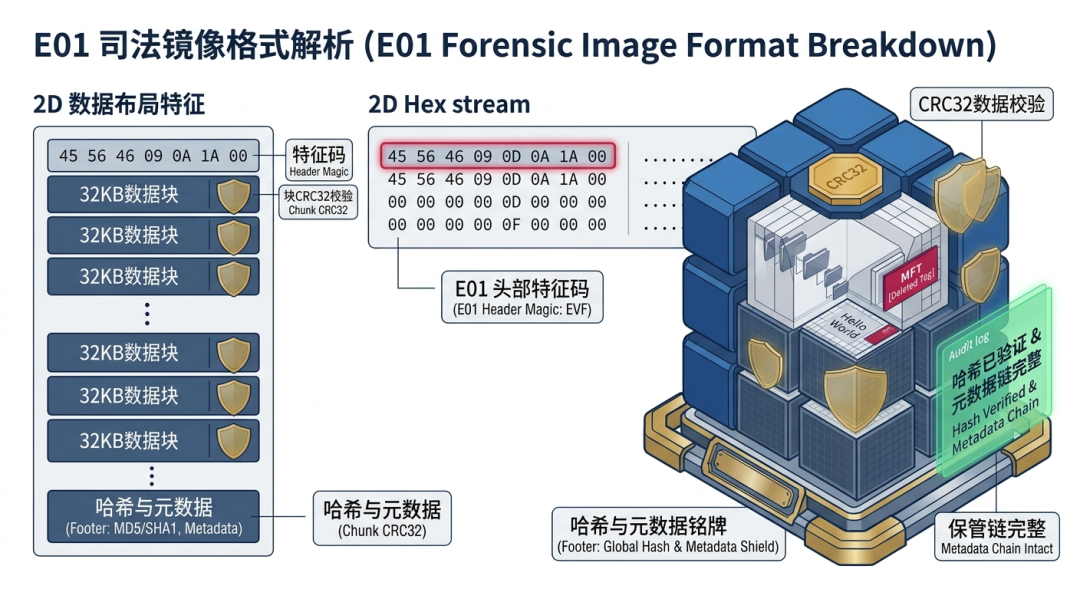

4. E01： 分块校验司法镜像
2D平面特征：包含Header/文件头、以32KB 为单位的 Chunk/数据块、“Chunk CRC32” 以及 Footer/文件尾(MD5/SHA1)。
文件结构逻辑：E01采用分块存储结构，每32KB数据为一个存储单元，每个单元都配有独立的CRC32校验值，文件尾部还包含完整的全局哈希校验和与案件元数据信息，能够完整记录取证操作过程并确保证据内容未被篡改。
核心技术要点（司法镜像判定）：
  • 文件头Signature识别：固定魔数为“45 56 46 09 0D 0A 1A 00”（EVF 格式头）。在电子取证场景中，E01能够原生保存操作人员元数据与数据校验和，常用于证明获取到的证据未被篡改。

03

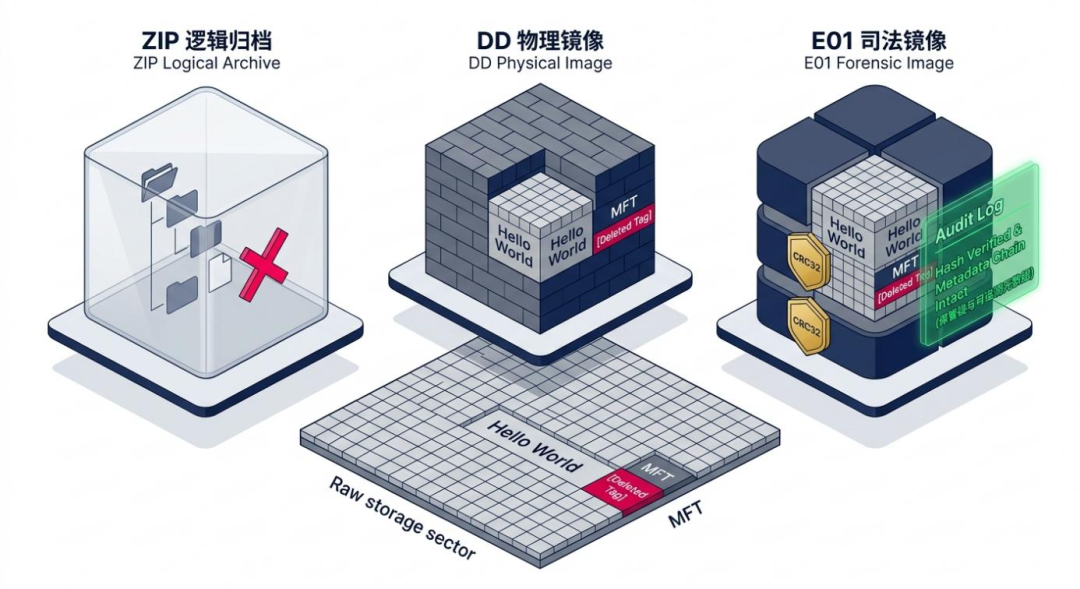

实战对比——当“删除”发生时

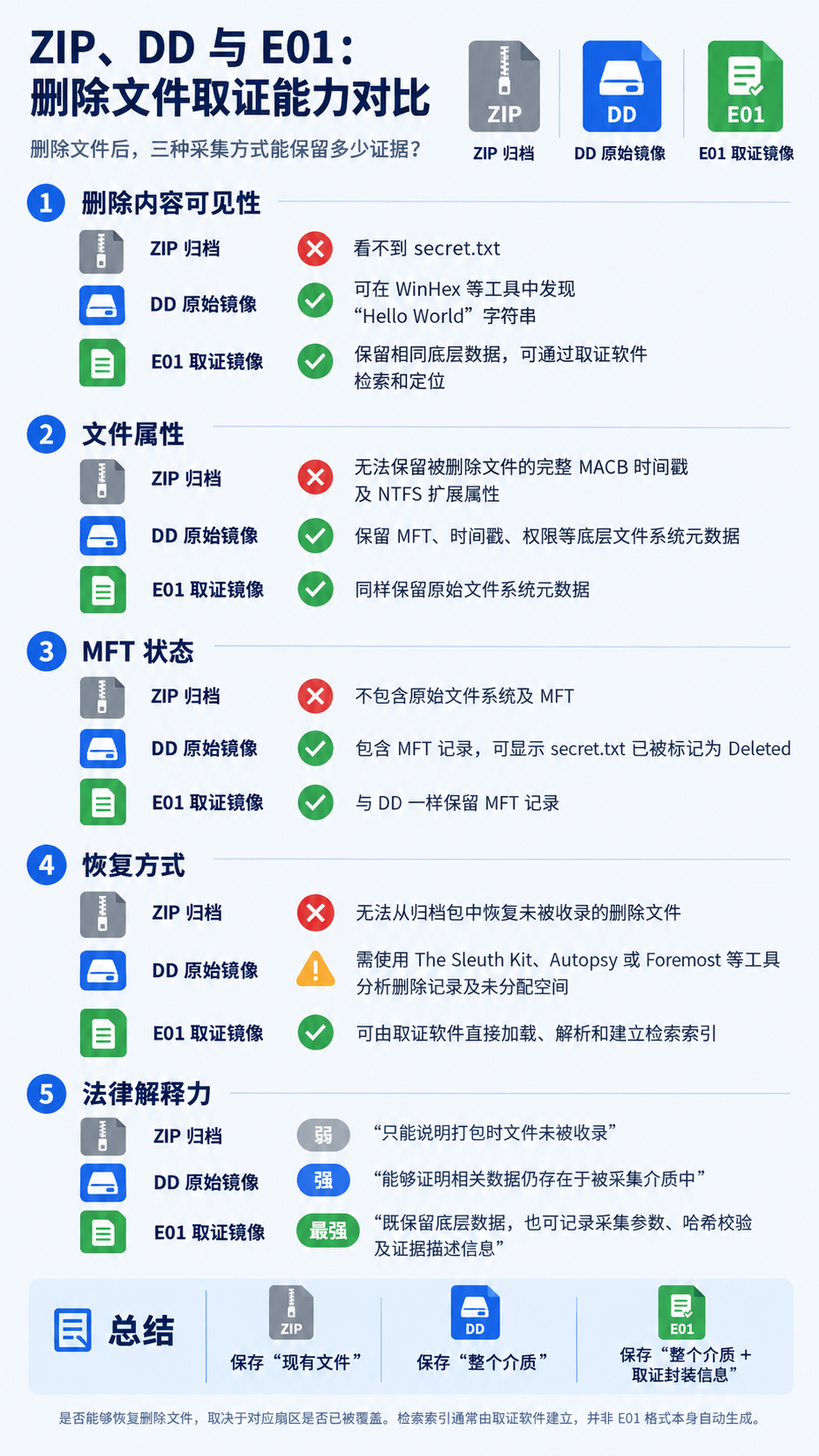

比武场景：嫌疑人在 C 盘创建了一个名为 secret.txt 的文件，内容为 "Hello World"。随后，他按 Shift+Delete 永久删除了该文件。接着，他在同一目录位置创建了新文件 note.txt，但未覆盖旧数据。

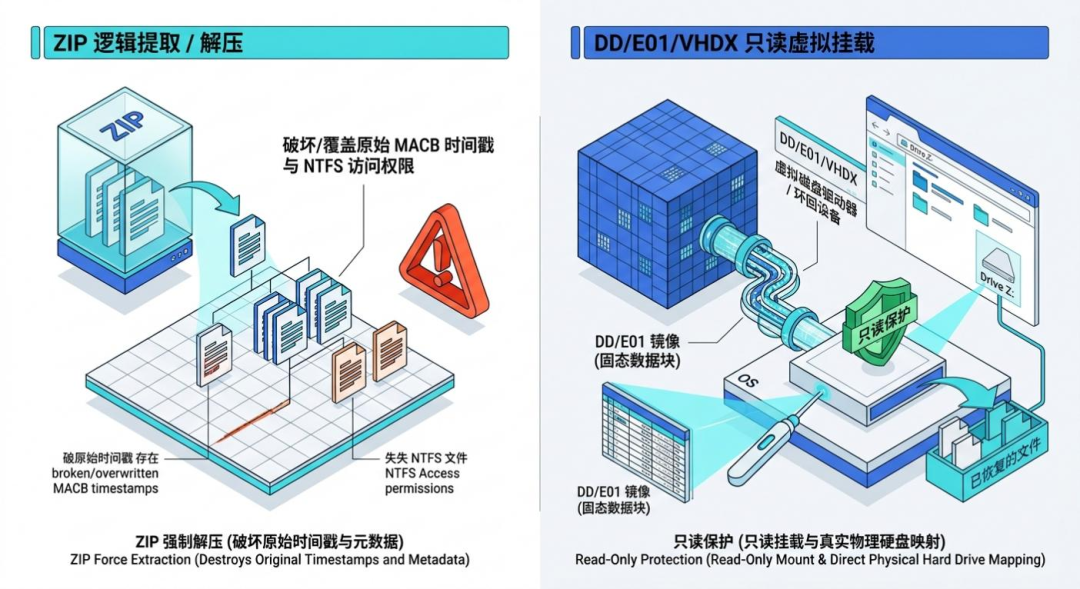

挂载原理
  • ZIP：必须解压。解压过程会将数据从压缩流还原到新的文件系统对象中，破坏了原始的时间戳和权限属性。
  • DD / E01 / VHDX：可以通过 Loopback Device（Linux）或 Virtual Disk Driver（Windows，如 Arsenal Image Mounter 或 FTK Imager）直接挂载为只读设备。操作系统将其视为真实的物理硬盘，你可以运行分析软件、检索系统，甚至恢复删除文件。

04
电子数据取证比武综合案例


为了将前文所述关于文件格式Magic Bytes/魔数识别、文件结构特征以及未分配空间恢复的技术要点融会贯通，本部分展示完整的嵌套加密取证实战题目：
案件背景与取证目标
案例中执法人员截获了一个涉案硬盘镜像文件 evidence.raw（DD 格式）。嫌疑人极其狡猾，采用了多层格式嵌套与加密逻辑将核心商业机密（secret.pdf）隐蔽存储。取证分析人员需要层层剥离解密，最终还原出凭证并计算其 SHA-256 哈希值。

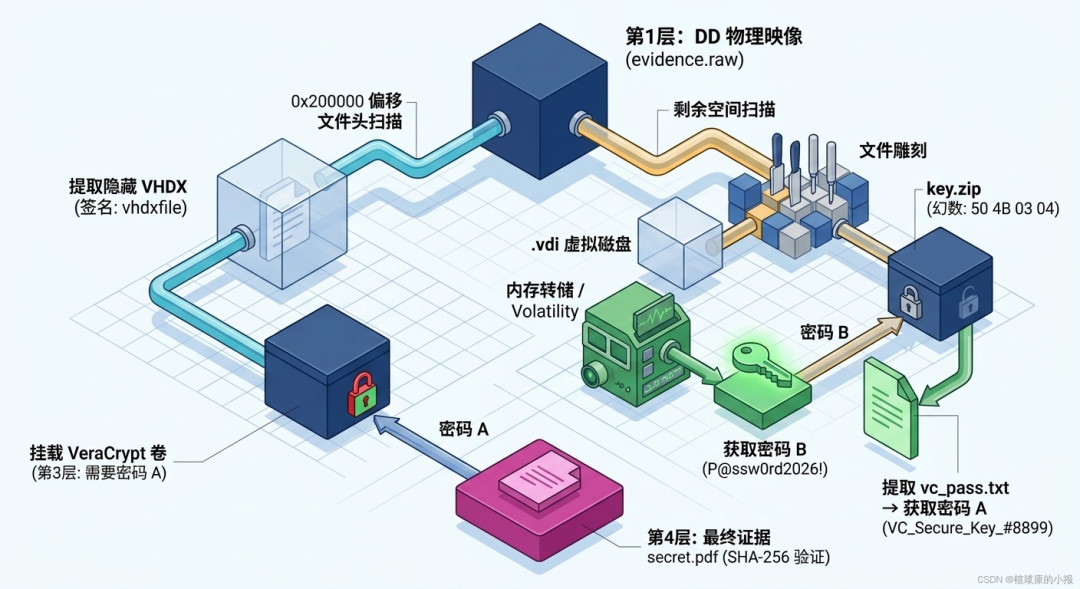

嵌套解密拓扑图 (The Nesting Chain)
核心解题步骤与技术考点
  1. 区分物理 DD 镜像与寻找隐藏的 VHDX 文件
  • 格式识别：直接查看 evidence.raw，文件头部无固定标志，属于 Raw/DD 物理镜像。使用 WinHex 查看分区表。
  • 特征搜寻与提取：利用第二部分所述的 VHDX 识别关键，在未分配的物理扇区（如偏移 0x200000）搜索签名 Hex 76 68 64 78 66 69 6C 65 (ASCII: vhdxfile)。确认此处隐藏了一个完整 VHDX 文件，将其切块提取（dd cut）出来并挂载。
2.未分配空间数据恢复 (File Carving) 寻找键值
  • 恢复 .vdi 与 ZIP：在 DD 镜像的Unallocated Space/未分配空间中使用 scalpel 或 foremost 进行文件头搜索。
  • ZIP 格式校验：利用第二部分提到的 ZIP 魔数 50 4B 03 04 扫描提取出 key.zip。发现其 Local File Header 中的 Bit Flag 被置位，存在密码保护。
  • VDI 虚拟磁盘分析：提取出的 .vdi 虚拟磁盘文件为嫌疑人的测试环境，加载该 VirtualBox 镜像的Memory Dump/内存转储文件，使用 Volatility 工具执行 windows.clipboard 指令，提取出剪贴板遗留明文：P@ssw0rd2026!（即密码 B）。
3.破解 ZIP 提取 VeraCrypt 密钥
使用密码 B (P@ssw0rd2026!) 解密 key.zip，提取出内部文件 vcpass.txt，获得明文密码 A：VCSecureKey。
4.挂载 VeraCrypt 卷与获取终极证据
  • 在挂载的 VHDX 虚拟硬盘中，发现一个伪装为系统文件的无拓展名 Blob 文件。通过 WinHex 查看头部不属于任何已知文件系统，确认其为 VeraCrypt (VC) 加密卷。
  • 使用密码 A 挂载该 VC 加密容器，成功解密并提取出终极证据文件 secret.pdf。计算其 SHA-256 哈希，出具司法鉴定报告。

05

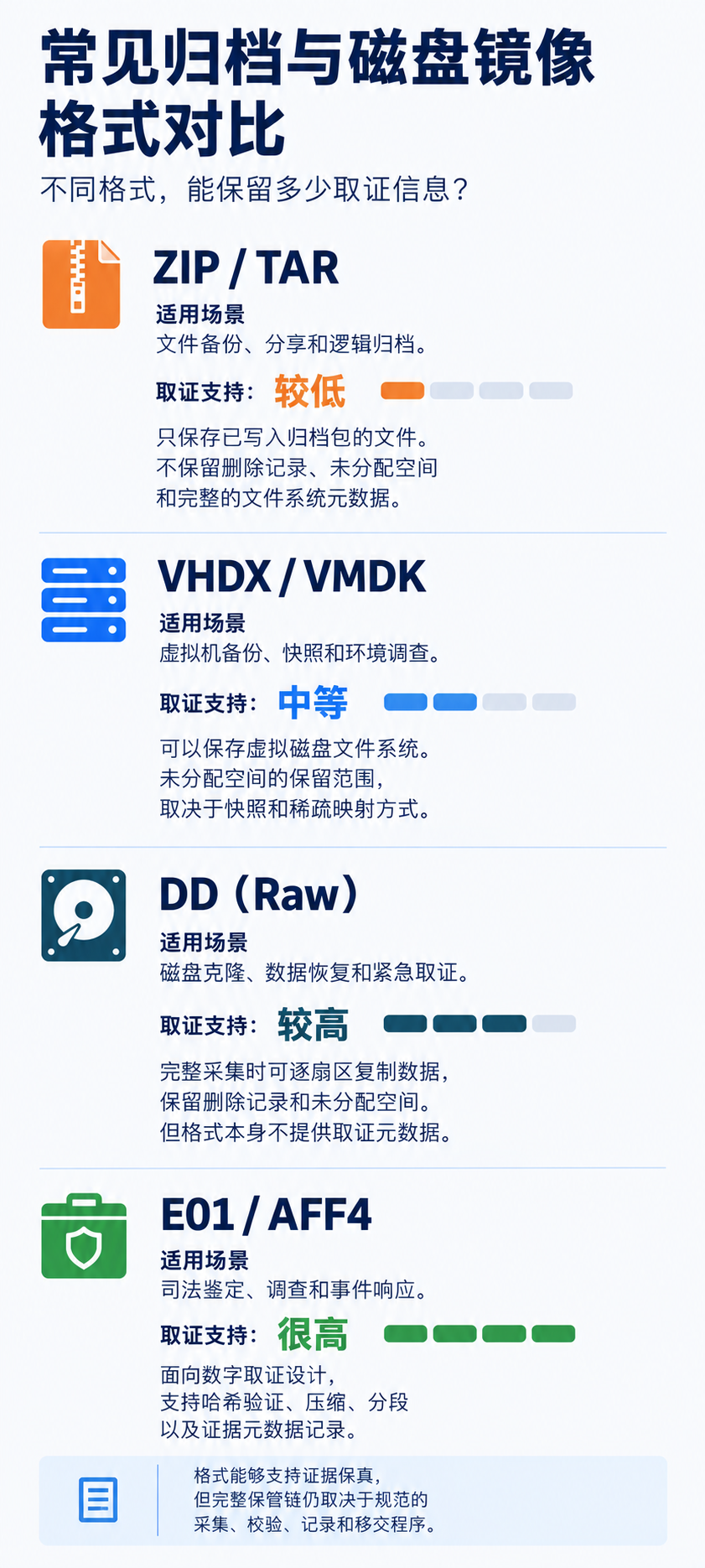

选型指南与决策路径



06
结语


技术并非冰冷的算法，而是法庭上重建真相的利器。ZIP 的轻量、DD 的全景、VHDX 的虚拟映射、E01 的完整性防护，各类格式的底层逻辑与特征魔数，不仅是攻克取证难题的技术密码，更是确保司法鉴定结果经得起推敲的信任基石。从逻辑打包到物理追溯，取证的每一步严谨求证，最终指向的都是对法律公正的坚守。
